En Control ESD, la calidad de los datos determina la efectividad de las decisiones.
Una planta puede contar con procedimientos documentados, personal capacitado, estaciones protegidas, empaques adecuados y un programa ESD con una estructura definida. Pero si los equipos utilizados para medir no están calibrados, no son adecuados para el parámetro requerido o se usan fuera de criterio, las decisiones técnicas pueden basarse en lecturas erróneas.
En ESD, una lectura incorrecta no siempre genera una alarma inmediata. A veces solo crea una falsa sensación de control. Por eso, los programas alineados con ANSI/ESD S20.20 y sus métodos de prueba STM requieren que, antes de realizar una medición, se confirme que el instrumento es el adecuado, que cuente con calibración vigente y que se encuentre en condiciones de uso correctas. Solo así el dato obtenido puede considerarse confiable para tomar decisiones técnicas.
¿Qué significa calibrar un equipo ESD?
Calibrar un equipo ESD significa comparar sus mediciones con un patrón de referencia reconocido, bajo condiciones controladas, para conocer su desempeño, su desviación y su incertidumbre. En otras palabras: no se trata solo de confirmar que el equipo “enciende” o “marca algo”, sino de saber si sus lecturas son confiables para tomar decisiones.
Esto es especialmente importante porque muchos parámetros ESD operan dentro de rangos específicos de resistencia, voltaje, carga, descarga o desempeño de ionización. Una variación aparentemente pequeña puede modificar la interpretación de un resultado: un valor aceptable podría considerarse fuera de especificación, o viceversa. Por eso, la verificación previa del instrumento es fundamental. Un equipo que funcionó correctamente ayer pudo haber sufrido un golpe, una desviación o una condición que afecte su desempeño. Confirmar su estado antes de medir reduce el riesgo de basar las decisiones técnicas en datos poco confiables.

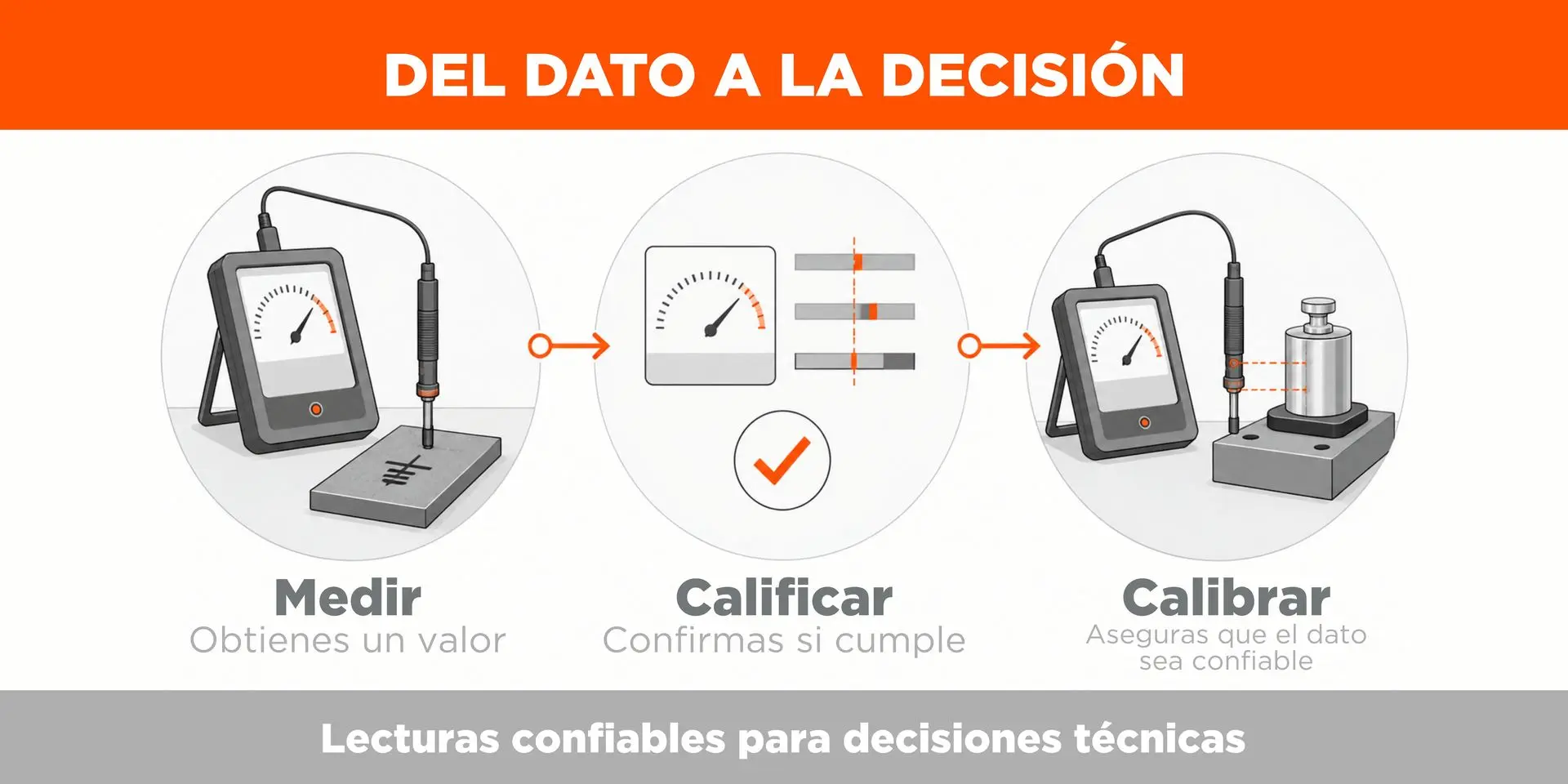

Medir, calificar y calibrar no es lo mismo
Uno de los errores más comunes en planta es usar estos conceptos como si fueran equivalentes.
Medir es obtener un valor. Por ejemplo, registrar la resistencia de una superficie de trabajo o el desempeño de un sistema piso-calzado.
Calificar es comparar ese valor con un criterio definido. Es decir, determinar si el resultado cumple o no con los límites establecidos por el programa ESD, el procedimiento interno o el estándar ESD aplicable.
Calibrar consiste en evaluar el desempeño del instrumento de medición frente a un patrón de referencia. Su objetivo es confirmar que el equipo entrega datos confiables dentro de un margen conocido.
La diferencia es crítica: puedes medir todos los días, pero si el equipo no está calibrado, los resultados pueden derivar en una conclusión débil.
¿Qué equipos ESD requieren calibración?
Todo instrumento que genere datos para la toma de decisiones en el programa ESD debe considerarse parte de la calibración. Entre los más comunes se encuentran:
- Medidores de resistencia superficial
- Verificadores de pulseras, taloneras y calzado ESD
- Medidores de campo electrostático
- Voltímetros electrostáticos
- Los monitores continuos y los detectores de eventos ESD se verifican funcionalmente conforme al programa ESD
- Instrumentos utilizados para verificar materiales, empaques, superficies, pisos o sistemas de descarga
El criterio no debe ser únicamente “qué equipo tengo”, sino “qué decisión tomo a partir de la lectura de ese equipo”. Si el resultado se utiliza para liberar una estación, aceptar un material, validar un área o sostener una auditoría, la confiabilidad del instrumento es importante.
Calibración ESD: ¿Cómo mejora tu operación?
La calibración de equipos ESD no es un requisito aislado; es una herramienta para garantizar la continuidad del proceso.
Un proceso confiable permite detectar desviaciones antes de que se conviertan en fallas, validar que los controles realmente funcionan y reducir las discusiones entre producción, ingeniería, calidad y proveedores. También fortalece las auditorías porque los registros tienen mayor trazabilidad y pueden respaldarse con evidencia técnica.
La importancia de este punto no es menor: actualmente, un programa alineado con ANSI/ESD S20.20, ESD TR53 y los métodos de prueba aplicables, no solo requiere que el equipo esté calibrado conforme a las recomendaciones del fabricante, sino que también exige confirmar, antes de su uso, que el instrumento opere correctamente y sea adecuado para el límite o parámetro que se va a evaluar. Por ello, la verificación previa del equipo debe formar parte del procedimiento de medición: no como una formalidad, sino como una condición necesaria para asegurar que el dato obtenido sea técnicamente válido, trazable y útil para tomar decisiones dentro del programa ESD.
En manufactura electrónica, donde se manejan componentes sensibles y riesgos que no siempre son visibles, esto se vuelve determinante. No basta con tener un programa ESD: hay que demostrar que sus mediciones son consistentes.
Conclusión: el dato también debe estar bajo control
El Control ESD depende de las personas, los procesos, los materiales y los equipos. Pero también depende de la calidad del dato utilizado para evaluar todo lo anterior.
Calibrar los equipos ESD ayuda a cerrar una brecha crítica: la que existe entre “se cree que cumple” y “existe evidencia confiable que comprueba que cumple”. Cuando el instrumento funciona correctamente, la planta decide mejor, responde más rápido y mantiene su programa ESD con mayor seguridad técnica.
